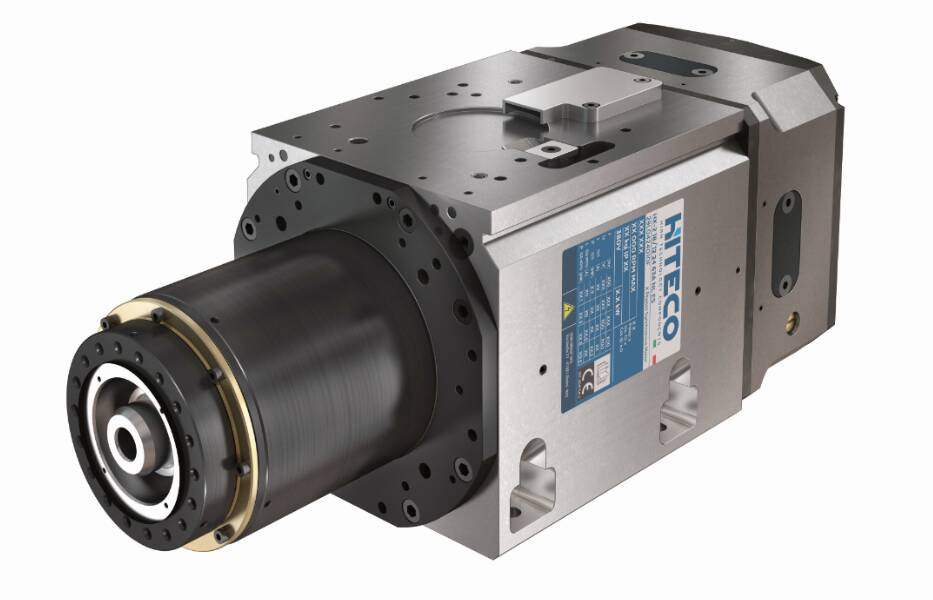

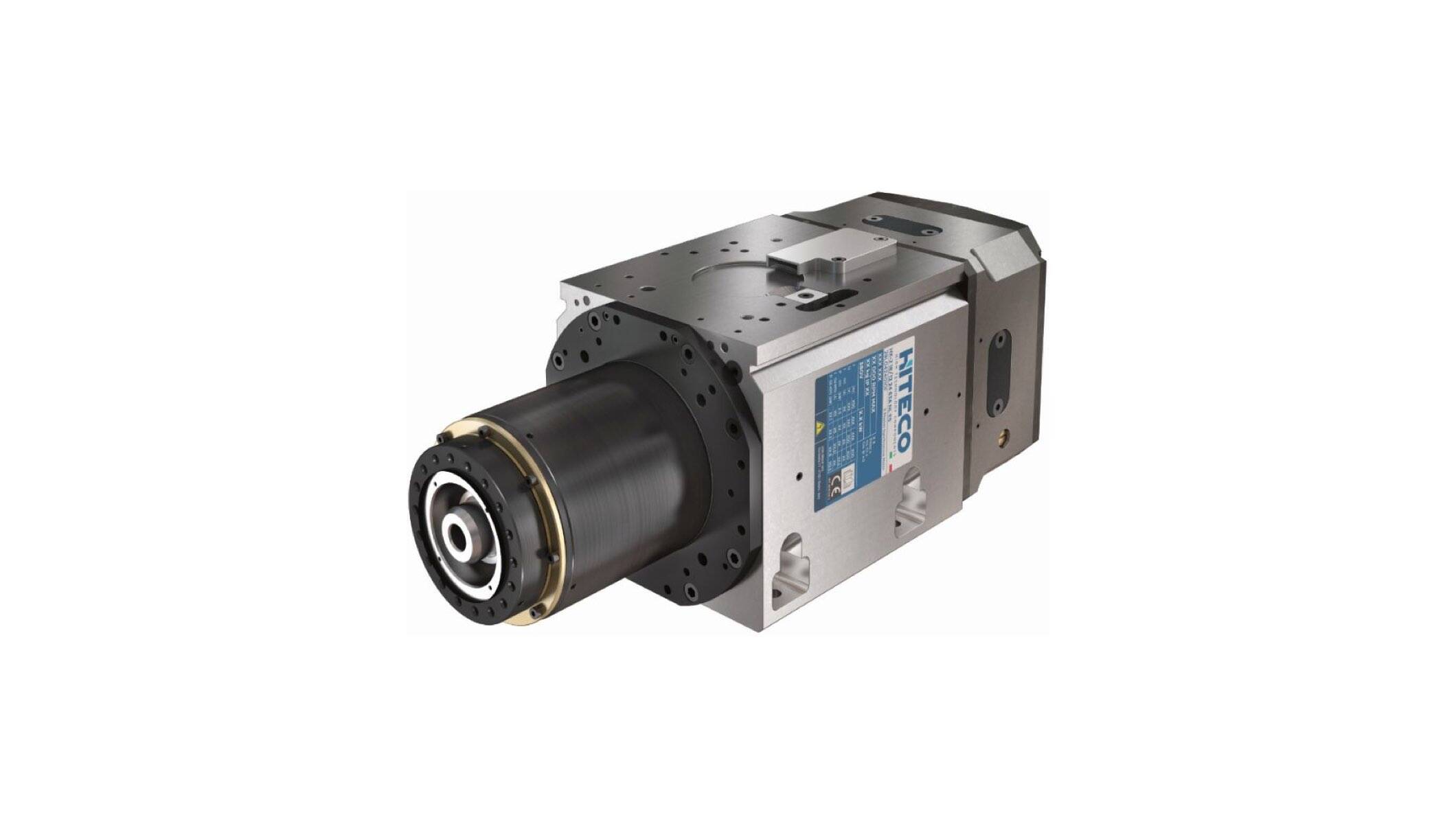

HT Series

  • Suitable for machining wood and aluminium
  • Air and lubrication passage through the spindle (Oil Mist, MQL) to improve the machining efficiency of wood, light alloys and composite materials
  • Square extruded section optimised for maximum versatility in the different applications
  • Possibility of installing the encoder in the same casing size
  • iM SMART SENSOR: speed, vibrations and temperature directly to your PC (link)
Vorteile

HIGH POWER
High power (25 KW) starting from 9000 RPM with asynchronous technology

STIFFNESS
5 bearings in the long nose version for greater precision in demanding machining operations

VERSATILE LAYOUT
Maximum versatility in the different applications such as bi-rotative heads, 3-axis CNC and robotic applications

WIDE RANGE OF OPTIONALS
Encoder and Mql - Oil Mist (“aerosol oil”) for optimal precision and lubrication when machining aluminium parts

Layout

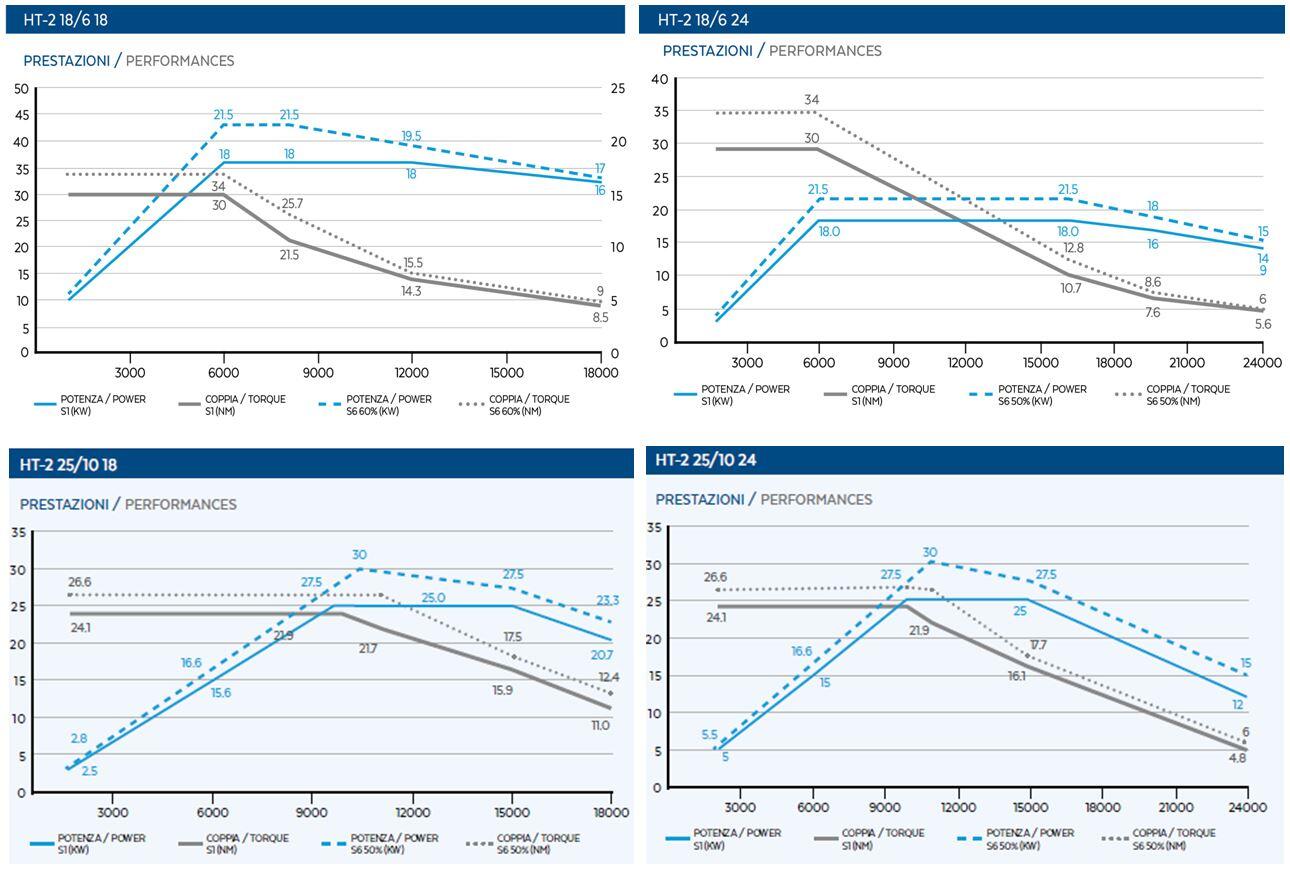

Performance
Technische Daten

HT-2 18/6 18 NC

Technische Spezifikationen
Max. Leistung S1/ S6 kW 18/21.5
Max. Drehzahl rpm 18000
Max. Drehmoment S1/ S6 Nm 30/34
Strom S1/S6 A 53/63
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg

42



HT-2 18/6 24 NL

Technische Spezifikationen
Max. Leistung S1/ S6 kW 18/21.5
Max. Drehzahl rpm 24000
Max. Drehmoment S1/ S6 Nm 30/34
Strom S1/S6 A 53/63
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg

42



HT-2 25/10 18

Technische Spezifikationen
Max. Leistung S1/ S6 kW 25/27.5
Max. Drehzahl rpm 18000
Max. Drehmoment S1/ S6 Nm 24.2/26.6
Strom S1/S6 A 56/62
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg

42



HT-2 25/10 24

Technische Spezifikationen
Max. Leistung S1/ S6 kW 25/27.5
Max. Drehzahl rpm 24000
Max. Drehmoment S1/ S6 Nm 24.2/26.6
Strom S1/S6 A 56/62
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg

42



Ausrüstung*
Werkzeug-Spannfutter HSK63F
Typ Werkzeugwechsel Automatisch
Kugellager Keramische Lager - lebenslang fettgeschmiert
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
  S2 (Greifer offen)
        S3 (Spindeldrehung)

S5

Zylinder Entblocken Pneumatisch mit Einzelwirkung

Sonstige Eigenschaften

Luftstrahl Kegel
Druckbeaufschlagtes Labyrinth
CC circular connectors

 * all models

Optional*
Werkzeugaufnahme HSK 63E/ 63A
Lange Nase**
Air tool
Encoder 1Vpp oder TTL
Ölnebel/MQL
Sensor S5
Sensor zu Überwachung der Temperatur der Lager
Sensor zur Geschwindigkeitsüberwachung
Vibrationssensor
Druckluftkühlung



         * all models

         ** not for HT-2 25/10 18

Configuration
HT-2 25/10 18 HSK 63A NL SC
HT-2 25/10 18 HSK 63E NL SC
HT-2 25/10 24 HSK 63E NL SC
HT-2 25/10 24 HSK 63A NL SC
Technical sheet Download
Layout Download
HT-2 25/4 16 HSK 63E NH ES
Technical sheet Download
